Como fabricante y proveedor líder de automatización industrial, presentamos la máquina de soldadura automática vertical de un solo lado Advance. Diseñado para líneas de montaje de alta capacidad, este sistema acelera la producción y elimina las inconsistencias manuales. Ideal para adquisiciones a gran escala, ofrece precisión de milisegundos para fabricación avanzada.
Diseñado para entornos de producción rápidos y de gran volumen.
Garantiza una uniformidad excepcional en la soldadura por puntos en lotes a gran escala.
Diseñado por un fabricante experimentado para reducir drásticamente el tiempo de inactividad operativa.
Equipos de suministro directo optimizados para almacenamiento de energía escalable y fabricación de automóviles.

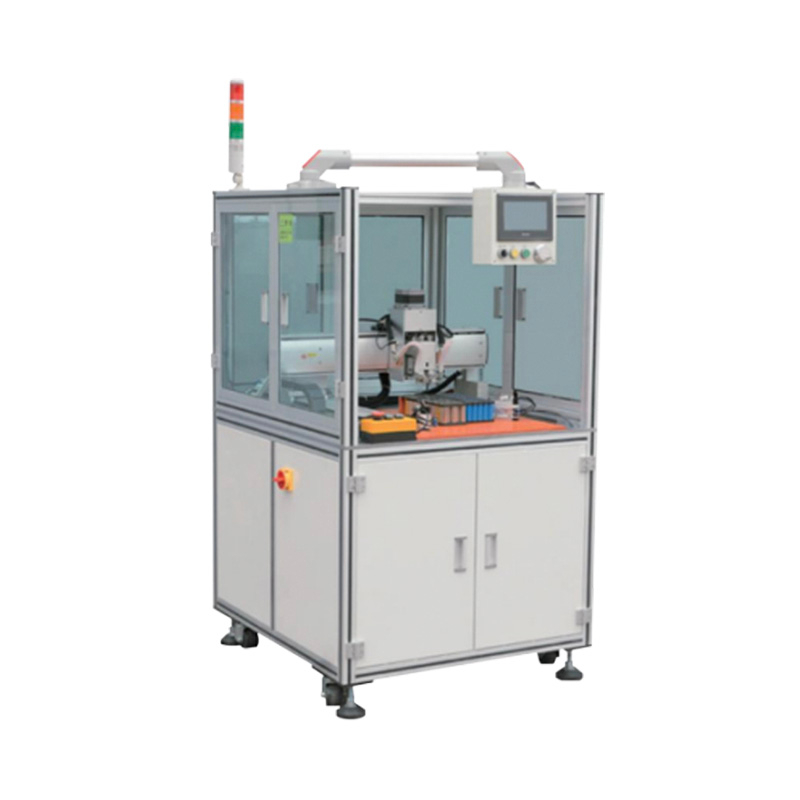

La máquina de soldadura automática vertical de un solo lado Advance representa un cambio de paradigma en la fabricación de baterías de alta capacidad. Al pisar la fábrica, la construcción puramente robusta de este equipo comunica inmediatamente una durabilidad de grado industrial, caracterizada por un espacio elegante y optimizado en el espacio de 1000x1000x1540 mm que se integra perfectamente en las líneas de montaje existentes. Cuando está en funcionamiento, el accionamiento neumático rítmico y preciso del cabezal de soldadura PH-32 emite un zumbido mecánico controlado y tranquilizador, completando soldaduras impecables en apenas milisegundos. Este sofisticado equipo reemplaza las variables impredecibles del trabajo manual con absoluta certeza mecánica. Al lograr la soldadura automática vertical de un solo lado de celdas individuales o paquetes complejos, se reduce drásticamente los tiempos de ciclo y se garantiza que cada conexión cumpla con los rigurosos estándares de seguridad requeridos por los sectores energéticos modernos. Los gerentes de planta notarán una transformación inmediata en el rendimiento, ya que el conjunto avanzado de sensores y los sistemas de control de precisión de la máquina funcionan en perfecta armonía para erradicar las juntas frías y el exceso de soldadura. En última instancia, este sistema transforma las materias primas en fuentes de energía altamente confiables para vehículos eléctricos y productos electrónicos de consumo, salvaguardando la reputación de calidad de su marca y reduciendo los costos operativos a largo plazo.
Tecla de parámetro |
Valor |
|---|---|
Nombre del producto |
Máquina de soldadura automática vertical de un solo lado Advance |
Fuente de alimentación de entrada |
Monofásico 220V/50Hz |
potencia total |
3000W |
Enchufe de alimentación |
Enchufe de tres orificios de 16 A |
Carrera máxima de soldadura |
Eje X MAX=400 mm, Eje Y MAX=400 mm, Eje Z MAX=40 mm |
Modo de transmisión/conducción |
Cilindro Airtec, Neumático |
Eficiencia de soldadura |
El tiempo medio de soldadura para cada punto es de 0,7 a 2 segundos. |
Dimensiones exteriores ajustables |
Largo 1000 mm × Ancho 1000 mm × Alto 1540 mm |
Tubo de entrada de aire |
Φ8 mm (diámetro exterior) × Φ6 mm (diámetro interior) |
Requisito de fuente de aire |
Fuente de aire seco de 0,4 - 0,7 Mpa |
Desplazamiento de aire |
0.113L/S |
Configuración del cabezal de soldadura por puntos |
Cabezal de Soldadura Neumática PH-32 |
Fuente de alimentación para soldadura por puntos |
Fuente de alimentación para soldadura de transistores (opcional) |
Tipos de baterías aplicables |
Baterías de iones de litio, baterías de hidruro metálico de níquel, etc. |
Campos de aplicación |
Vehículos de nuevas energías, sistemas de almacenamiento de energía, electrónica de consumo, etc. |
Actualizar la infraestructura de ensamblaje de sus instalaciones requiere equipos que van más allá de la funcionalidad básica. Este sistema automatizado está diseñado con distintas ventajas diseñadas para optimizar los flujos de trabajo, minimizar el desperdicio de material y maximizar la efectividad general del equipo.
Tiempos de ciclo ultrarrápidos: capaz de ejecutar soldaduras por puntos precisas en solo 0,7 a 2 segundos por punto, esta máquina acelera drásticamente su producción diaria, lo que le permite cumplir con cronogramas de entrega agresivos sin comprometer la integridad estructural.
Diagnóstico integral en tiempo real: la interfaz intuitiva proporciona lecturas instantáneas de voltaje, corriente, tiempo, potencia y resistencia. Este flujo constante de datos permite a los operadores mantener un estricto control de calidad y ajustar los parámetros sobre la marcha.
Fiabilidad operativa inquebrantable: diseñada para soportar las duras demandas de las operaciones continuas de varios turnos, la arquitectura robusta minimiza la fatiga térmica y el desgaste mecánico, lo que garantiza que su línea de producción permanezca activa y rentable.
Control de precisión a nivel de milisegundos: al utilizar tecnología de sensores avanzada, el sistema mitiga por completo el error humano. Las conexiones uniformes resultantes garantizan una conductividad eléctrica y una gestión térmica óptimas dentro de los paquetes ensamblados.
Para comprender completamente el impacto transformador de este equipo en su fábrica, hemos dividido sus capacidades principales en seis dimensiones críticas que abordan directamente los desafíos de fabricación modernos.
Satisfacer las agresivas demandas del mercado requiere maquinaria que marque un ritmo implacable. Para los gerentes de adquisiciones centrados en métricas de producción, este sistema redefine el rendimiento y la velocidad operativa.
Logra una extraordinaria respuesta de soldadura por puntos de 0,7 a 2 segundos, minimizando los cuellos de botella.
Acorta drásticamente el ciclo de fabricación tanto de células individuales como de módulos complejos.
Perfectamente calibrado para una integración continua y de alta velocidad en la línea de montaje sin sobrecalentamiento.
En el sector energético, una sola conexión defectuosa puede provocar fallos catastróficos en el campo. Este equipo está diseñado específicamente para eliminar los riesgos de soldadura virtual o quemaduras.
Emplea un control preciso a nivel de milisegundos para estandarizar la penetración y el diámetro de cada junta.
La tecnología de sensores avanzada rechaza activamente las variables inducidas por el hombre y mantiene tolerancias estrictas.
Eleva significativamente la tasa de rendimiento final, garantizando que cada lote saliente cumpla con estrictos protocolos de seguridad internacionales.
Las fábricas digitales modernas exigen total transparencia de su hardware. Esta máquina se integra perfectamente en los ecosistemas de fabricación inteligentes al ofrecer datos visuales completos.
Presenta visualización en tiempo real de métricas críticas que incluyen voltaje, corriente, tiempo, potencia y resistencia.
Permite a los equipos de control de calidad rastrear y verificar la integridad del proceso de producción de forma instantánea.
Facilita acciones correctivas inmediatas por parte de los operadores, reduciendo drásticamente las tasas de desperdicio de material.
Las inversiones de capital deben ofrecer rendimientos versátiles. Esta unidad está diseñada para manejar una cartera diversa de especificaciones de productos sin requerir reequipamiento constante y que requiere mucho tiempo.
Cuenta con una generosa carrera de soldadura máxima de 400 mm en los ejes X e Y, y de 40 mm en el eje Z.
Se adapta sin esfuerzo a diferentes dimensiones de paquetes, configuraciones y diseños de diseño personalizados.
Totalmente compatible con múltiples químicas, cambiando sin problemas entre ciclos de producción de iones de litio y de hidruro metálico de níquel.
El verdadero valor de la maquinaria industrial reside en su tiempo de funcionamiento ininterrumpido. Solo obtenemos los componentes internos más resistentes para garantizar la estabilidad a largo plazo bajo cargas de trabajo pesadas.
Integrado con cilindros neumáticos Airtec premium para un movimiento suave, repetible y sin fricción.
Equipado con el cabezal de soldadura neumático PH-32 de alta resistencia para una resistencia sostenida al impacto y una mayor longevidad.
Ofrece una fuente de alimentación de soldadura de transistores opcional para un suministro de energía refinado, lo que prolonga aún más la vida útil del equipo.
Proteger a su fuerza laboral y al mismo tiempo mantener un alto rendimiento es un equilibrio delicado. Esta solución automatizada elimina eficazmente a los operadores de tareas manuales peligrosas y repetitivas.
Transforma la unión manual de alto riesgo y que requiere mucha mano de obra en un proceso automatizado seguro y manos libres.
Utiliza una fuente de aire seco estandarizada de 0,4 a 0,7 Mpa, lo que garantiza operaciones neumáticas estables y seguras en todos los turnos.
Mejora el coeficiente de seguridad general del piso de la fábrica a través de movimientos mecánicos cerrados y predecibles.
Seleccionar el fabricante de equipos adecuado es una decisión crítica que afectará su eficiencia operativa en los años venideros. No sólo suministramos maquinaria; Ofrecemos soluciones integrales de fabricación diseñadas para elevar su competitividad en el mercado y excelencia operativa.
Garantía de calidad sin concesiones: cada máquina se somete a rigurosas pruebas de estrés y una calibración precisa antes de salir de nuestras instalaciones, lo que garantiza un rendimiento impecable tras la instalación.
Amplia experiencia en la industria: con años de experiencia especializada en almacenamiento de energía y equipos de ensamblaje automotriz, nuestro equipo de ingeniería comprende las tolerancias y los estándares exactos que exige su instalación.
Soluciones escalables: Nuestro equipo está diseñado teniendo en cuenta la expansión futura, lo que permite que sus instalaciones aumenten los volúmenes de producción sin problemas a medida que crece su participación en el mercado.
Soporte técnico dedicado: proporcionamos incorporación integral, pautas de mantenimiento y solución de problemas receptiva para garantizar que sus líneas de producción experimenten un tiempo de inactividad mínimo.
Adquisiciones rentables: al optimizar nuestros propios procesos de fabricación, ofrecemos automatización premium de nivel industrial en un punto de inversión altamente competitivo, lo que acelera el retorno de la inversión.
Navegar por las especificaciones técnicas de los equipos de montaje automatizados puede resultar complejo. A continuación se encuentran respuestas detalladas a las consultas operativas y técnicas más comunes relacionadas con este sistema.
¿Qué condiciones específicas de la fuente de aire se requieren para mantener un rendimiento neumático óptimo?
El equipo exige una fuente de aire limpio y seco regulada entre 0,4 y 0,7Mpa. Mantener este rango de presión específico, junto con una capacidad de desplazamiento de aire de 0,113 L/S, garantiza que los cilindros Airtec y el cabezal de soldadura PH-32 actúen con la fuerza exacta requerida. Esto garantiza uniones uniformes y de alta calidad sin dañar ni abollar las delicadas carcasas de las celdas durante el accionamiento rápido.
¿Puede esta máquina adaptarse a diferentes químicas de baterías y factores de forma?
Sí, el sistema es muy versátil por diseño. Gracias a sus amplias dimensiones de carrera XYZ (400 mm x 400 mm x 40 mm), se puede programar fácilmente para manejar varios diseños de paquetes y dimensiones físicas. Además, es totalmente compatible con celdas cilíndricas de iones de litio estándar, baterías de hidruro metálico de níquel y otros formatos de almacenamiento de energía emergentes que se utilizan mucho en la electrónica de consumo y de automoción.
¿Cómo previene el sistema de monitoreo en tiempo real los defectos en los lotes?
La interfaz digital integrada rastrea continuamente el voltaje, la corriente, el tiempo, la potencia y la resistencia durante cada milisegundo de la soldadura. Si algún parámetro se desvía del rango de tolerancia aceptable preestablecido, el sistema permite a los operadores detectar inmediatamente la anomalía. Esto evita la continuación de soldaduras defectuosas en una tirada grande, lo que ahorra costos sustanciales en materiales de desecho y evita que las unidades defectuosas lleguen al usuario final.
¿Cuál es la ventaja de optar por la Fuente de Alimentación para Soldadura por Transistores?
Si bien la configuración estándar es altamente capaz para aplicaciones generales, la fuente de alimentación de soldadura de transistor opcional ofrece un tiempo de aumento de corriente significativamente más rápido y un control más granular sobre la salida de energía. Esto da como resultado un perfil térmico más limpio y enfocado en el sitio de soldadura, lo cual es particularmente beneficioso para pestañas conductoras altamente sensibles o ultrafinas donde prevenir daños térmicos y salpicaduras es absolutamente crítico.
¿Cuáles son los requisitos eléctricos para integrar esta máquina en nuestras instalaciones?
La máquina funciona con una fuente de alimentación monofásica estándar de 220 V/50 Hz y tiene un consumo total de energía de 3000 W. Utiliza un enchufe estándar de tres orificios de 16 A para conectividad. Esta huella eléctrica relativamente estándar significa que el equipo se puede implementar rápidamente en la mayoría de los entornos industriales sin la necesidad de revisiones extensas, costosas o que consumen mucho tiempo de la infraestructura eléctrica antes de la instalación.
