Изборът на грешен форм фактор за съхранение на енергия въвежда огромни препятствия за проекта. Може да предизвикате сериозни забавяния в подготовката на сайта. Можете също така да рискувате да блокирате жизнения енергиен капацитет. Тези грешки при обществените поръчки нарушават сроковете за внедряване. Те неизбежно съсипват вашата дългосрочна оперативна ефективност. На етапа на вземане на решение изборът между мащабна система и модулна единица изисква внимателно обмисляне. Той отива далеч отвъд простото съпоставяне на мегаватчаса с профил на натоварване на съоръжението. Трябва да навигирате безопасно при строгите ограничения на отпечатъка. Трябва също така да разрешите сложни изисквания за управление на топлината. Логистиката за дългосрочна поддръжка играе огромна роля за вашия краен успех.
Това ръководство разбива техническите реалности и на двете структурни решения. Ние помагаме на екипите за инженерни доставки да финализират своята стратегия за внедряване. Ще научите как да оценявате правилно местните противопожарни кодове. Показваме ви как да мащабирате безопасно своя капацитет. Ще откриете и начини за избягване на обичайните логистични капани. В крайна сметка ние предоставяме точната яснота, от която се нуждаете, за да продължите уверено напред.
Шкафовете за съхранение на енергия предлагат хипермодулност, по-ниски първоначални разходи за подготовка на обекта и гъвкавост за ограничени в пространството търговски и индустриални (C&I) приложения.
Контейнерният BESS осигурява несравнима енергийна плътност и икономии от мащаба за проекти от комунален клас и масивна интеграция на възобновяеми източници.
Вземащите решения трябва да оценят местните противопожарни кодове (NFPA 855), изискванията за HVAC/течно охлаждане и кран/логистичен достъп, преди да се ангажират с конкретна архитектура.
Пазарът предлага предимно две различни физически архитектури. Трябва ясно да разбирате техните базови спецификации. Това предотвратява несъответстващи сценарии на приложение в началото на фазата на проектиране. Тук избягваме основни дефиниции и се фокусираме стриктно върху инженерните параметри.
Това локализирано решение се фокусира върху хипермодулност и разпределено разположение. Инженерните екипи ги разполагат, за да увеличат максимално пространствената ефективност.

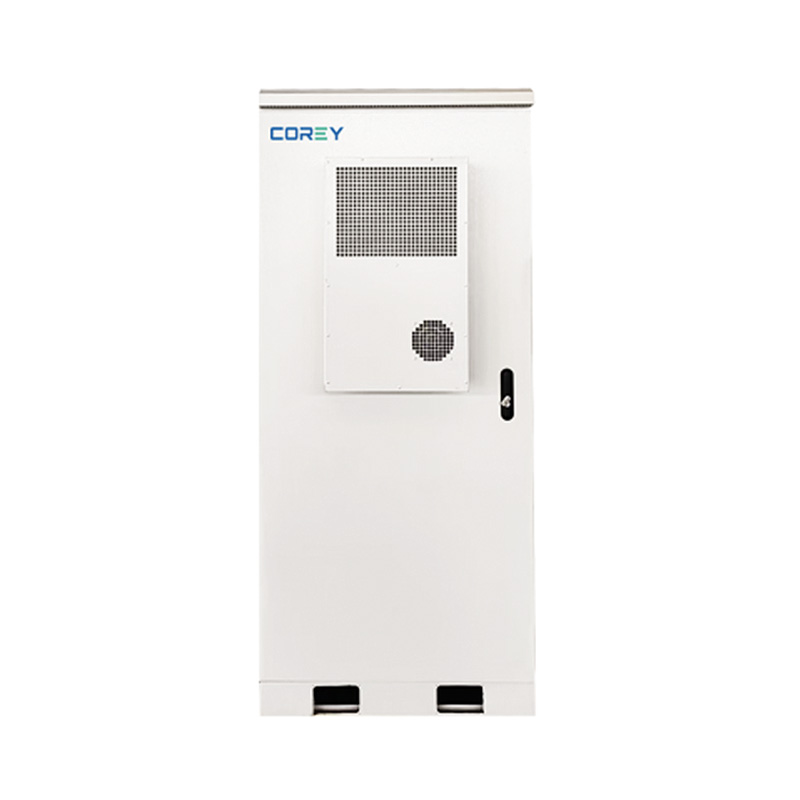

Форм-фактор: Тези модули обикновено приличат на големи сървърни стелажи. Производителите ги изграждат като външни електрически кутии. Те носят стабилни метеорологични оценки NEMA 3R или NEMA 4X.
Диапазон на капацитета: Отделните единици се справят с по-малки товари. Обикновено виждате номинална мощност от 50kW до 250kW. Енергийният капацитет варира от 100kWh до 500kWh на единица.
Архитектура: Вътрешният дизайн е силно разпространен. Разполага с децентрализирани охлаждащи контури. Всеки модул съдържа интегрирани противопожарни модули. Можете да разположите шкаф за съхранение на енергия самостоятелно или нанизани няколко заедно.
Този монолитен подход дава приоритет на плътността на суровата енергия. Разработчиците ги използват за закрепване на масивни инсталации, свързани с решетка.

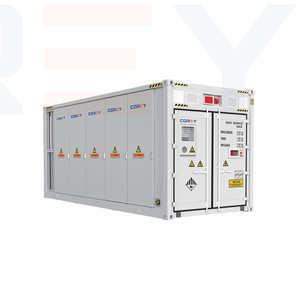

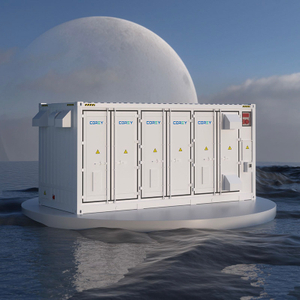

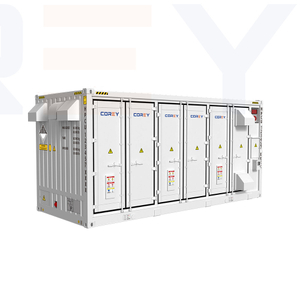

Форм-фактор: Производителите изграждат тези системи директно в стандартни формати за доставка. Ще намерите 10 фута, 20 фута или 40 фута ISO кутии.
Обхват на капацитет: Тези устройства съхраняват огромни количества мощност. Единична кутия обикновено има капацитет от 1 MW до 5 MW+.
Архитектура: Вътрешното оформление работи централно. Той разполага с подредени стелажи за батерии заедно с унифицирана система за преобразуване на енергия (PCS). Всеобхватна система за управление на енергията (EMS) контролира потока. Мощни HVAC или централизирани контури за течно охлаждане управляват вътрешния климат.
Таблицата по-долу обобщава структурните базови линии на двата форм фактора:
Спецификация Метрика |
Модулна архитектура на шкафа |
ISO контейнерна архитектура |
|---|---|---|
Гъвкавост на отпечатъка |
Високо (разрешено е разпределено разположение) |
Ниска (изисква консолидирана земя) |
Типичен капацитет |
100kWh до 500kWh на единица |
1MWh до 5MWh+ на единица |
Охладителна система |
Децентрализирано / ниво единица |
Централизирана ОВК / Чилър |
Потушаване на пожар |
Локализиран аерозол / газ на стелаж |
Масивен обемен газов или воден потоп |
Не можете да изберете архитектура въз основа единствено на капацитета на табелата. Трябва да приложим строга рамка за оценка, основана на реалностите на изпълнението. Условията на обекта диктуват осъществимостта. Оперативната логистика определя дългосрочния успех.
Изискванията към гражданското инженерство се различават драстично между двете решения. Шкафовете изискват прости локализирани бетонни подложки. Можете лесно да ги разпределите между неправилни оформления на имоти. Фасилити мениджърите често ги поставят в близост до съществуваща инфраструктура. Това минимизира разстоянията на изкопаване.
Контейнерите изискват големи строителни усилия. Трябва да излеете тежки носещи основи. Централизираното окабеляване изисква дълбоки, обширни изкопи в целия обект. Освен това, трябва да поддържате ясни дистанции. Местните закони за зониране налагат строги граници за масивни комунални структури.
Логиката на разширяване се променя изцяло в зависимост от избраната от вас рамка. Шкафовете предлагат просто разширение на ниво низ или на ниво модул. Ако нуждите от мощност нараснат, просто пускате друго устройство върху малка подложка. Те също така осигуряват висока резервираност на системата. Ако едно устройство се повреди, останалата част от масива остава напълно работеща.
Централизираната система се мащабира в масивни, многомегаватови блокове. Вие разширявате, като добавяте изцяло нови ISO кутии. Тази архитектура въвежда различни рискове от резервиране. Критична повреда в централизираната PCS отнема цялата единица офлайн. Ако главният чилър се повреди, цялата система трябва да се изключи, за да се предотврати термично изтичане.
Климатичният контрол пряко влияе върху живота на батерията и безопасността на обекта. Модулните системи често разчитат на специализирано локализирано течно охлаждане. Някои използват принудителна циркулация на въздуха. Те се подлагат на тестване по UL 9540A на ниво отделно устройство. Преминаването на тези строги тестове за размножаване от време на време опростява вашите одобрения от местния орган с юрисдикция (AHJ).
Монолитните заграждения разчитат на индустриални HVAC модули. Много сега използват централизирани контури за течно охлаждане за по-добра ефективност. Системите за гасене на пожар са изправени пред различни предизвикателства тук. Газове като NOVEC или FM-200 трябва да покриват огромен вътрешен обем. Системите за наводняване изискват значителна водопроводна инфраструктура. Трябва стриктно да се придържате към правилата за интервали на NFPA 855. Изчисленията за обезвъздушаване стават изключително сложни за големи вътрешни обеми.
Трябва да балансирате първоначалния си капитал спрямо дългосрочните изисквания за поддръжка. Модулните единици изискват дублирани компоненти. Всеки един модул се нуждае от собствен PCS и охлаждащ контур. Тази реалност увеличава вашия първоначален хардуерен капитал на киловатчас. Усилията за оперативна поддръжка обаче намаляват значително. Вие премахвате изискванията за специализирани кранове. Техниците могат да заменят вътрешните компоненти с помощта на основни индустриални инструменти.
Централизираните системи обръщат изцяло тази динамика. Постигате по-нисък хардуерен капитал на киловатчас в огромен мащаб. Консолидираните компоненти повишават ефективността на внедряване. Дългосрочните оперативни усилия обаче могат да нараснат неочаквано. Основните подмени на компоненти изискват тежки машини. Ако вътрешен трансформатор се повреди, имате нужда от кран. Удължената поддръжка на HVAC също предизвиква продължителен престой на системата.
Някои среди на проекти естествено предпочитат децентрализираните архитектури. Ние насочваме това решение към три конкретни бизнес сценария.
Търговско пиково намаляване и прехвърляне на товара: Производствените съоръжения и големите търговски центрове са изправени пред високи такси за търсене. Въпреки това, те обикновено нямат отворени недвижими имоти за масивни корабни единици. Модулният подход пасва идеално тук. Можете да поставите модули зад съществуващи трансформатори или близо до измервателни уреди за комунални услуги.
Микромрежи в градска среда: Градските внедрявания са изправени пред сериозни логистични пречки. Не можете да маневрирате с 40-футово заграждение в сутерен. Паркингите не могат да поддържат масивни концентрирани товари. Модулните модули напълно заобикалят тези проблеми. Можете да ги преместите в тесни пространства, като използвате стандартни крикове за палети. Достъпът с кран става напълно ненужен.
Поетапно внедряване: Много организации са изправени пред строги годишни капиталови ограничения. Те не могат да разположат многомегаватов блок в първия ден. Модулната архитектура позволява стратегически поетапен растеж. Можете да започнете с 200kWh днес. С нарастването на потреблението на мощност на съоръженията, вие добавяте допълнителни модули всяка година. Това перфектно съгласува разширяването на инфраструктурата с действителното потребление на енергия.
Мащабните операции изискват консолидирано преобразуване на енергия. Трябва да обосновете монолитен избор въз основа на изискванията на мрежата на макро ниво. The BESS в контейнери остава абсолютен индустриален стандарт за тези три приложения.
Интегриране на възобновяеми енергийни източници с мащаб на полезност: Масивните ферми със слънчева енергия плюс съхранение изискват масивни мивки. Вятърните паркове генерират непредвидими пикове на мощността. Консолидираната архитектура предоставя безспорен избор тук. Постигате бързо разгръщане на 10MWh+ блокове. Разпределените шкафове ще изискват неуправляеми кабели през ферма за комунални услуги.
Допълнителни услуги на мрежата: Независимите системни оператори изискват незабавно стабилизиране на мрежата. Регулирането на честотата изисква незабавни, огромни токови удари. Поддръжката на напрежението се нуждае от централизиран контрол. Монолитната PCS се справя ефективно с тези разряди с висока мощност. Централната EMS комуникира безпроблемно с контролните зали на комуналните услуги.
Сурови условия на околната среда: Екстремните климатични условия унищожават чувствителната електроника. Напълно персонализиран ISO корпус предлага превъзходна защита срещу проникване. Производителите могат лесно да постигнат строги рейтинги IP54 или IP65. Дебелите външни стени осигуряват изключителна топлоизолация. Те предпазват вътрешните клетки от екстремни горещини в пустинята. Те също така предотвратяват арктическото замръзване по-добре от тънкостенните модулни заграждения.
Разгръщането на енергийна инфраструктура винаги включва скрити логистични търкания. Вие демонстрирате истинско лидерство в проекта, като предвиждате тези рискове при внедряването на ранен етап.
Физическият транспорт диктува първоначалния ви график за внедряване. Стандартните единици ISO използват лесно съществуващите глобални интермодални транспортни линии. Корабите, влаковете и специализираните камиони ги обработват в световен мащаб. Но разположението на обекта изисква планиране на тежък кран. Трябва да подготвите подсилени пътища за достъп за камионите за доставка. Модулните единици заобикалят изцяло тежкия такелаж. Те се доставят на стандартни плоски платформи. Екипите на обекта често могат да ги преместят с помощта на стандартни индустриални мотокари.
Полевият труд представлява значителна част от изпълнението на проекта. А Контейнерът BESS пристига до голяма степен предварително интегриран. Фабриките тестват предварително вътрешните шини и охлаждащите контури. Те представляват истинско plug-and-play решение. Това значително минимизира скъпия труд на сайта. Шкафовете изискват по-широко полево окабеляване. Техниците трябва да успоредят ръчно DC връзките. Те трябва да свързват всяка единица с централизирана EMS. Това удължава сроковете ви за въвеждане в експлоатация на място.
Глобалният недостиг на компоненти влияе различно върху архитектурите. Персонализираните ISO кутии разчитат на високоспециализирани централни трансформатори. Сроковете за изпълнение на тези масивни компоненти се колебаят драстично. Големите HVAC охладителни модули също изпитват чести натрупвания. Модулните настройки понякога предлагат по-кратки срокове за изпълнение. Те използват стандартизирани, масово произвеждани компоненти. Производителите държат по-малки инвертори и стандартни охлаждащи помпи в активен инвентар.
Имате нужда от ясен план за действие за кратък списък, за да финализирате стратегията си. Ние обобщаваме логиката на обществените поръчки, като използваме структурирана матрица за вземане на решения. Използвайте таблицата по-долу, за да насочите първоначалните си инженерни дискусии.
Състояние на проекта |
Основна препоръка |
Стратегическа обосновка |
|---|---|---|
Изискване > 2MWh + достатъчно недвижими имоти |
Централизирана архитектура |
Максимизира ефективността на внедряване. Използва блоково мащабиране. |
Изискване < 1MWh + фрагментирано пространство |
Модулна архитектура |
Заобикаля изискванията за кранове. Пасва на тесни неуспехи на собствеността. |
Суров климат + поддръжка на комунална мрежа |
Централизирана архитектура |
Превъзходна изолация. Справя се с масивно бързо разреждане. |
Сутерен/Покрив + Поетапен капитал |
Модулна архитектура |
Позволява транспорт с мотокар. Поддържа годишни добавки на единици. |
Ако изискването на вашия проект надвишава 2 MWh и недвижимите имоти са достатъчно, по подразбиране използвайте консолидирана монолитна рамка. Ако изискването на вашия проект падне под 1 MWh, пространството е фрагментирано или достъпът до сайта е ограничен, по подразбиране изберете децентрализиран модулен подход.
Трябва незабавно да завършите анализа на профила на натоварване. Консултирайте се с местния AHJ относно специфични неуспехи при пожар в началото на фазата на проектиране. И накрая, поискайте изчерпателни гаранции за производителност и криви на влошаване от OEM, преди да издадете официален RFP.
Нито един форм фактор не се оказва универсално превъзходен във всички приложения. Успехът на проекта зависи изцяло от перфектното привеждане в съответствие на физическата архитектура с ограниченията на вашия сайт. Трябва внимателно да претеглите ограниченията на отпечатъка спрямо нуждите от общ капацитет. Помислете как излишъкът на системата влияе върху времето за непрекъсната работа. Планирайте своя логистичен път от пристанището за доставка директно до бетонната площадка.
Насърчаваме ви да оцените стриктно вашите специфични технически изисквания. Начертайте вашите разстояния за изкопаване на изкопи, изчислете вашите HVAC натоварвания и прегледайте маршрутите за достъп на вашия кран. Свържете се с вашия инженерен екип днес за оценка на оформлението на конкретния обект. Оставете ги да извършат подробно проучване за осъществимост, преди да се ангажирате с възлагане на поръчка.
A: Да. Можете да съпоставите огромен капацитет чрез обширни паралелни връзки. Този децентрализиран подход обаче изисква значително повече DC кабели. Той също така изисква сложна полева интеграция за синхронизиране на множество независими инвертори в сравнение с предварително окабелено монолитно устройство.
О: Правилата за разстояние диктуват колко близо единици могат да стоят близо до сгради и един до друг. Шкафовете може да позволят по-плътно поставяне, ако преминат специфични тестове за разпространение на огън на ниво UL 9540A. Контейнерите често изискват строги отстъпи от 10 до 20 фута поради огромни вътрешни рискове от дефлаграция.
A: Да. Производителите традиционно запазват течните контури за масивни помощни кутии. Въпреки това, съвременните модулни модули с висока плътност сега често разполагат с интегрирано течно охлаждане. Това поддържа ефективно оптимални вътрешни температури на клетката, като същевременно драстично намалява външния акустичен шум.
