Контейнерный BESS или шкаф для хранения энергии: какое решение подходит для вашего проекта?

Выбор неправильного форм-фактора накопителя энергии создает серьезные препятствия для реализации проекта. Это может вызвать серьезные задержки в подготовке площадки. Вы также можете рискнуть потерять жизненно важные энергетические ресурсы. Эти ошибки в закупках срывают сроки развертывания. Они неизбежно разрушают вашу долгосрочную операционную эффективность. На этапе принятия решения выбор между крупномасштабной системой и модульным блоком требует тщательного обдумывания. Это выходит далеко за рамки простого сопоставления мегаватт-часов с профилем нагрузки объекта. Вы должны безопасно ориентироваться в строгих ограничениях по площади. Вам также придется решать сложные задачи по управлению температурным режимом. Логистика долгосрочного технического обслуживания играет огромную роль в вашем конечном успехе.

В этом руководстве подробно описаны технические реалии обоих структурных решений. Мы помогаем командам по инженерным закупкам завершить разработку стратегии развертывания. Вы узнаете, как правильно оценивать местные пожарные нормы. Мы покажем вам, как безопасно масштабировать ваши мощности. Вы также узнаете, как избежать распространенных логистических ловушек. В конечном итоге мы обеспечиваем именно ту ясность, которая вам необходима для уверенного движения вперед.

Ключевые выводы

• Шкафы для хранения энергии обеспечивают гипермодульность, более низкие первоначальные затраты на подготовку площадки и гибкость для коммерческих и промышленных приложений (C&I) с ограниченным пространством.

• Контейнерная система BESS обеспечивает непревзойденную плотность энергии и экономию за счет масштаба для проектов коммунального назначения и масштабной интеграции возобновляемых источников энергии.

• Лица, принимающие решения, должны оценить местные нормы пожарной безопасности (NFPA 855), требования к HVAC/жидкостному охлаждению, а также доступ к кранам/логистике, прежде чем переходить к конкретной архитектуре.

Определение архитектуры: спецификации и структурные основы

Рынок в основном предлагает две различные физические архитектуры. Вы должны четко понимать их базовые характеристики. Это предотвращает несовпадение сценариев применения на ранних этапах проектирования. Мы избегаем здесь базовых определений и фокусируемся исключительно на технических параметрах.

Шкаф хранения энергии

Это локализованное решение ориентировано на гипермодульность и распределенное размещение. Инженерные группы используют их для максимизации пространственной эффективности.

• Форм-фактор: эти устройства обычно напоминают большие серверные стойки. Производители строят их как наружные электрические шкафы. Они имеют надежные погодные рейтинги NEMA 3R или NEMA 4X.

• Диапазон производительности: отдельные блоки справляются с небольшими нагрузками. Обычно вы видите номинальную мощность от 50 до 250 кВт. Энергетическая мощность колеблется от 100 до 500 кВтч на единицу.

• Архитектура: Внутренний дизайн сильно распределен. Он оснащен децентрализованными контурами охлаждения. Каждый блок содержит встроенные модули пожаротушения. Вы можете развернуть шкаф хранения энергии отдельно или соединить несколько вместе.

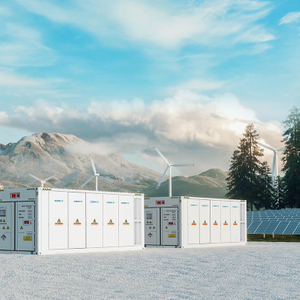

Контейнерная BESS (БЕСС-контейнер)

Этот монолитный подход отдает приоритет плотности чистой энергии. Разработчики используют их для закрепления массивных подключенных к сети установок.

• Форм-фактор: производители встраивают эти системы непосредственно в стандартные форматы доставки. Вы найдете корпуса ISO длиной 10, 20 или 40 футов.

• Диапазон мощности: Эти устройства хранят огромное количество энергии. Один корпус обычно имеет мощность от 1 МВт до 5 МВт+.

• Архитектура: Внутренняя планировка осуществляется централизованно. В нем размещены штабелированные аккумуляторные стойки и унифицированная система преобразования энергии (PCS). Поток контролируется комплексной системой управления энергопотреблением (EMS). Мощные системы отопления, вентиляции и кондиционирования или централизованные контуры жидкостного охлаждения управляют внутренним климатом.

В таблице ниже приведены базовые структурные характеристики обоих форм-факторов:

Индивидуальная оценка: основные критерии принятия решения

Вы не можете выбрать архитектуру, основываясь исключительно на паспортной мощности. Мы должны применять строгую систему оценки, основанную на реалиях реализации. Условия площадки диктуют осуществимость. Оперативная логистика определяет долгосрочный успех.

Площадь и подготовка площадки

Требования гражданского строительства в этих двух решениях существенно различаются. Шкафы требуют простых локализованных бетонных подушек. Вы можете легко распределить их по нестандартной планировке недвижимости. Менеджеры объектов часто размещают их рядом с существующей инфраструктурой. Это сводит к минимуму расстояние траншеи.

Контейнеры требуют масштабных усилий по гражданскому строительству. Необходимо залить тяжелые несущие фундаменты. Централизованная прокладка кабелей требует глубоких и обширных траншей по всей территории. Кроме того, вы должны соблюдать четкую дистанцию ​​отступления. Местные законы о зонировании устанавливают строгие границы для крупных коммунальных сооружений.

Масштабируемость и резервирование системы

Логика расширения полностью меняется в зависимости от выбранной вами платформы. Шкафы обеспечивают простое расширение на уровне цепочки или модуля. Если потребность в электроэнергии возрастает, вы просто кладете еще одно устройство на небольшую площадку. Они также обеспечивают высокую степень резервирования системы. Если один из блоков выходит из строя, остальная часть массива остается полностью работоспособной.

Централизованная система масштабируется массивными блоками по несколько мегаватт. Вы расширяетесь за счет добавления совершенно новых корпусов ISO. Эта архитектура создает различные риски избыточности. Критический сбой в централизованной АСУ ТП выводит все подразделение из строя. В случае выхода из строя основного чиллера вся система должна отключиться, чтобы предотвратить выход из-под контроля температуры.

Управление температурным режимом и соблюдение пожарной безопасности

Климат-контроль напрямую влияет на срок службы аккумулятора и безопасность на объекте. Модульные системы часто полагаются на специализированное локализованное жидкостное охлаждение. Некоторые используют принудительную циркуляцию воздуха. Они проходят тестирование UL 9540A на уровне отдельных устройств. Прохождение этих строгих тестов на распространение иногда упрощает получение одобрения местных органов власти (AHJ).

Монолитные корпуса основаны на установках HVAC промышленного класса. Многие сейчас используют централизованные контуры жидкостного охлаждения для повышения эффективности. Системы пожаротушения сталкиваются здесь с различными проблемами. Такие газы, как NOVEC или FM-200, должны покрывать огромный внутренний объем. Дренчерные системы требуют значительной сантехнической инфраструктуры. Вы должны строго соблюдать правила расстояния NFPA 855. Расчеты вентиляции дефлаграции становятся очень сложными для больших внутренних объемов.

Соображения по капитальным расходам и эксплуатационным расходам

Вы должны сбалансировать первоначальное размещение капитала с долгосрочными потребностями в обслуживании. Модульные блоки требуют дублирования компонентов. Каждому отдельному устройству необходима собственная АСУ ТП и контур охлаждения. Эта реальность увеличивает ваш первоначальный капитал на оборудование на киловатт-час. Однако затраты на оперативное обслуживание существенно сокращаются. Вы устраняете необходимость в специализированных кранах. Технические специалисты могут заменить внутренние компоненты, используя базовые промышленные инструменты.

Централизованные системы полностью переворачивают эту динамику. Вы достигаете снижения капитальных затрат на оборудование на киловатт-час в больших масштабах. Консолидированные компоненты повышают эффективность развертывания. Однако долгосрочные оперативные усилия могут неожиданно резко возрасти. Для замены основных компонентов требуется тяжелая техника. Если внутренний трансформатор вышел из строя, вам понадобится кран. Продолжительное техническое обслуживание систем отопления, вентиляции и кондиционирования воздуха также приводит к длительному простою системы.

Когда следует выбирать шкаф для хранения энергии

Определенные среды проектов естественным образом отдают предпочтение децентрализованной архитектуре. Мы сопоставляем это решение с тремя конкретными бизнес-сценариями.

1. Снижение пиковой нагрузки в коммерческих целях и перераспределение нагрузки. Производственные предприятия и крупные торговые центры сталкиваются с высокими расходами на спрос. Однако им обычно не хватает открытого пространства для крупных транспортных единиц. Здесь идеально подходит модульный подход. Вы можете разместить устройства за существующими трансформаторами или рядом с счетчиками коммунальных услуг.

2. Микросети в городской среде. Развертывание городских сетей сталкивается с серьезными логистическими препятствиями. Вы не можете переместить 40-футовый вольер в подвал. Гаражи не могут выдерживать массивные сосредоточенные нагрузки. Модульные блоки полностью решают эти проблемы. Вы можете перемещать их в труднодоступные места с помощью стандартных домкратов. Доступ краном становится совершенно ненужным.

3. Поэтапное внедрение. Многие организации сталкиваются со строгими годовыми ограничениями капитала. Они не смогут развернуть блок мощностью в несколько мегаватт в первый же день. Модульная архитектура обеспечивает стратегический поэтапный рост. Вы можете начать с 200 кВтч сегодня. По мере роста потребности объекта в электроэнергии вы ежегодно добавляете дополнительные блоки. Это идеально согласовывает расширение инфраструктуры с фактическим энергопотреблением.

Когда указывать контейнерный BESS

Крупномасштабные операции требуют консолидированного преобразования энергии. Вы должны обосновать монолитный выбор, основанный на требованиях к сетке макроуровня. Контейнерная система BESS остается абсолютным отраслевым стандартом для этих трех приложений.

• Интеграция возобновляемых источников энергии в коммунальном масштабе. Массивным фермам, использующим солнечную энергию и ее хранение, требуются массивные поглотители энергии. Ветровые электростанции генерируют непредсказуемые скачки мощности. Консолидированная архитектура обеспечивает здесь бесспорный выбор. Вы достигаете быстрого развертывания блоков мощностью 10 МВт+. Распределенные шкафы потребуют неуправляемых прокладок кабелей по всей коммунальной ферме.

• Вспомогательные услуги сети: Независимые системные операторы требуют немедленной стабилизации сети. Регулирование частоты требует мгновенных, массивных скачков напряжения. Поддержка напряжения требует централизованного управления. Монолитная PCS эффективно справляется с такими мощными разрядами. Центральная система EMS обеспечивает бесперебойную связь с диспетчерскими службами.

• Суровые условия окружающей среды. Экстремальный климат разрушает чувствительную электронику. Полностью индивидуальный корпус ISO обеспечивает превосходную защиту от проникновения. Производители могут легко добиться строгих показателей IP54 или IP65. Толстые наружные стены обеспечивают исключительную теплоизоляцию. Они защищают внутренние клетки от сильной жары пустыни. Они также предотвращают арктическое замерзание лучше, чем тонкостенные модульные шкафы.

Риски реализации и логистика (скрытые трения)

Развертывание энергетической инфраструктуры всегда связано со скрытыми логистическими трудностями. Вы демонстрируете истинное лидерство в проекте, заранее предвидя риски реализации.

Доставка и фрахт

Физический транспорт определяет первоначальный график развертывания. Стандартные единицы ISO легко используют существующие глобальные интермодальные линии доставки. Их обрабатывают корабли, поезда и специализированные грузовики по всему миру. Но размещение на площадке требует планирования работы крана для тяжелых условий эксплуатации. Вы должны подготовить усиленные подъездные пути для грузовиков. Модульные блоки полностью исключают тяжелую оснастку. Они доставляются на стандартных платформах. Бригады на объекте часто могут перемещать их, используя стандартные промышленные вилочные погрузчики.

Сроки ввода в эксплуатацию

Работа на местах представляет собой значительную часть выполнения проекта. А Контейнер BESS поставляется в основном предварительно интегрированным. Заводы предварительно тестируют внутренние шины и контуры охлаждения. Они представляют собой настоящее решение plug-and-play. Это значительно сводит к минимуму дорогостоящую рабочую силу на объекте. Шкафы требуют более обширной полевой проводки. Технические специалисты должны параллельно подключать соединения постоянного тока вручную. Они должны подключить каждое подразделение к централизованной системе EMS. Это продлит сроки ввода в эксплуатацию на месте.

Нестабильность цепочки поставок

Глобальная нехватка компонентов по-разному влияет на архитектуры. В изготовленных на заказ корпусах ISO используются узкоспециализированные центральные трансформаторы. Сроки изготовления этих массивных компонентов сильно колеблются. Крупные холодильные установки HVAC также часто сталкиваются с задержками. Модульные установки иногда обеспечивают более короткие сроки выполнения заказов. В них используются стандартизированные компоненты массового производства. Производители держат в наличии инверторы меньшего размера и стандартные охлаждающие насосы.

Окончательный вердикт: структурирование логики закупок

Вам нужен четкий план действий, чтобы завершить разработку стратегии. Мы суммируем логику закупок, используя структурированную матрицу решений. Используйте приведенную ниже таблицу в качестве руководства для первоначальных инженерных обсуждений.

Практические рамки

Если требования вашего проекта превышают 2 МВтч, а недвижимости достаточно, по умолчанию используйте консолидированную монолитную структуру. Если требования вашего проекта падают ниже 1 МВтч, пространство фрагментировано или доступ к объекту ограничен, по умолчанию используется децентрализованный модульный подход.

Следующие шаги

Вы должны немедленно завершить анализ профиля нагрузки. Проконсультируйтесь с местным AHJ относительно конкретных случаев возникновения пожара на раннем этапе проектирования. Наконец, прежде чем подавать официальный запрос предложений, запросите у OEM-производителей комплексные гарантии производительности и кривые деградации.

Заключение

Ни один из форм-факторов не является универсальным и превосходным во всех приложениях. Успех проекта полностью зависит от идеального согласования физической архитектуры с ограничениями вашего сайта. Вы должны тщательно сопоставить ограничения занимаемой площади с общими потребностями в емкости. Подумайте, как резервирование системы влияет на время безотказной работы. Спланируйте свой логистический путь от порта отгрузки непосредственно до бетонной площадки.

Мы рекомендуем вам тщательно оценить ваши конкретные технические требования. Составьте план расстояний для прокладки траншей, рассчитайте нагрузки на систему отопления, вентиляции и кондиционирования и просмотрите маршруты доступа к кранам. Свяжитесь со своей командой инженеров сегодня для оценки планировки конкретного объекта. Позвольте им провести детальное технико-экономическое обоснование, прежде чем вы примете решение о закупках.

Часто задаваемые вопросы

Вопрос: Могут ли несколько шкафов хранения энергии соответствовать емкости контейнера BESS?

А: Да. Вы можете обеспечить согласование огромных мощностей посредством обширных параллельных соединений. Однако этот децентрализованный подход требует значительно большего количества кабелей постоянного тока. Это также требует сложной интеграции на местах для синхронизации нескольких независимых инверторов по сравнению с монолитным блоком с предварительной проводкой.

Вопрос: Как UL 9540 и NFPA 855 влияют на выбор между шкафами и контейнерами?

О: Правила расстановки диктуют, насколько близко юниты могут располагаться рядом со зданиями и друг с другом. Шкафы могут допускать более плотное размещение, если они пройдут специальные испытания на распространение огня на уровне устройства UL 9540A. Контейнеры часто требуют строгого отступа на 10–20 футов из-за огромного риска внутреннего возгорания.

Вопрос: Доступно ли жидкостное охлаждение в обоих форм-факторах?

А: Да. Производители традиционно приберегали жидкостные контуры для массивных распределительных шкафов. Однако современные модульные блоки высокой плотности теперь часто оснащены встроенным жидкостным охлаждением. Это эффективно поддерживает оптимальную внутреннюю температуру ячейки, одновременно значительно снижая внешний акустический шум.
